インピーダンスについて

スピーカーのスペック表に出てくる「Ω(オーム)」の表示、何のことか気になった方もいらっしゃると思います。
一般的にスピーカーのスペック表では、「Ω」はインピーダンスを表示しています。

簡単に説明します。

スピーカー・ユニットを1本だけ使用するエンクロージャー（スピーカー・キャビネット）のインピーダンスは、もちろんユニ ットの値そのままです。
しかし複数のユニットをエンクロージャーにマウントして使用する場合のトータル・インピーダンスの値は、計算で算出す ることが出来ます。中学校で習った「オームの法則」が当てはまります。

スピーカー・ユニットをシリーズ(直列)に接続する場合と、パラレル(並列)に接続する場合がありますが、どちらでもスピ ーカー・ユニットのインピーダンスをそれぞれr1、r2とした場合、求めるトータルのインピーダンスはrとな ります。

シリーズ(直列)接続の場合 パラレル(並列)接続の場合
formula_01 formula_02
複数のスピーカーユニットを接続する 場合は
同じインピーダンスのユニットを組み合わせてください。
series palallel
シリーズ（直列）接続 パラレル（並列）接続
4Ωスピーカー・ユニットX2･･･8Ω 4Ωスピーカー・ユニットX2･･･2Ω
8Ωスピーカー・ユニットX2･･･16Ω 8Ωスピーカー・ユニットX2･･･4Ω
16Ωスピーカー・ユニットX2･･･32Ω 16Ωスピーカー・ユニットX2･･･8Ω

seri_pala

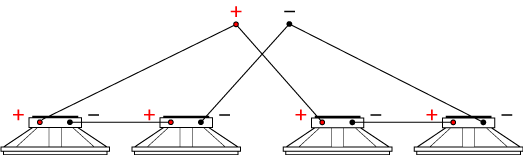

シリーズ/パラレル（直並列）接続
4Ωスピーカー・ユニットX4･･･4Ω
16Ωスピーカー・ユニットX4･･･16Ω



stack

複数のＳＰボックスを接続す る場合
同じインピーダンスのボックスと組み合わせてください。

アンプ側2Ω出し---4Ωのスピーカー・エンクロージャーX ２
アンプ側4Ω出し---8Ωのスピーカー・エンクロージャーX２
アンプ側8Ω出し---16Ωのスピーカー・エンクロージャーX２

*一般的に複数のスピーカー・エンクロージャーをアンプ・ヘッドに接続する 場合パラレル（並列）接続になります。直列に接続が可能なタイプのアンプ・ヘッドやスピーカー・エンクロージャーをご使用の場合 はそちらの説明書を参照してください。
*アンプ・ヘッドにスピーカー・エンクロージャーを接続する際には、アンプ側 の要求するインピーダンに適合するスピーカー・エンクロージャーを使用しなければなりません。
＿また、アンプ側にインピーダンスの切り替えスイッチがある場合は、使用 するスピーカーのトータル＿インピーダンスに合わせてご使用ください。詳細は、そのアンプの説明書を参照してください。
